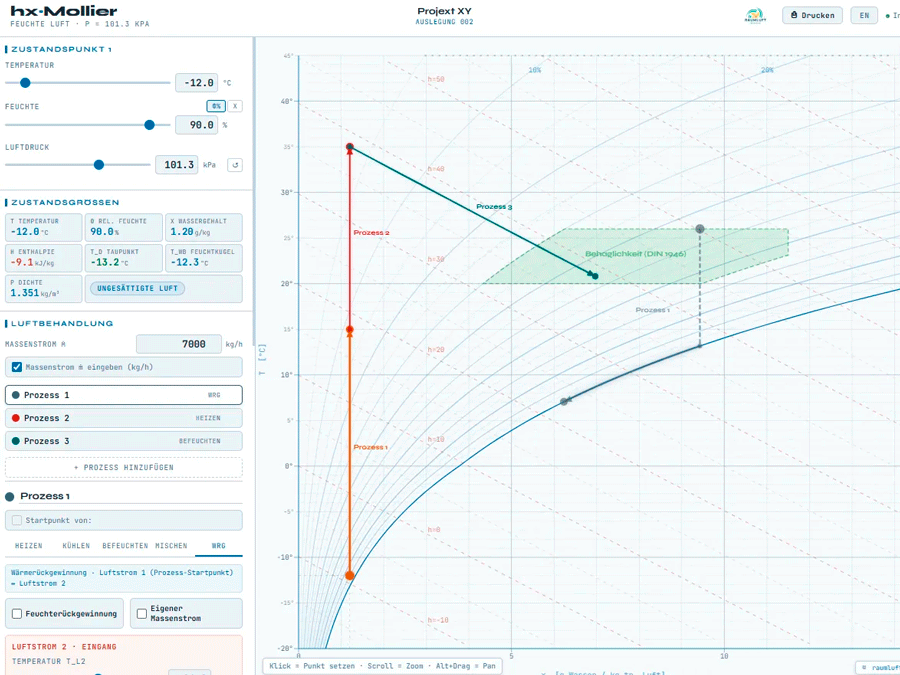

HX-Diagramm online berechnen

Bild: raumluftwissen.de

13. Mai 2026

Das hx-Diagramm nach Mollier ist das zentrale Arbeitswerkzeug der Raumlufttechnik: Es bildet alle thermodynamischen Zustandsgrößen feuchter Luft in einem Koordinatensystem ab und macht Luftbehandlungsprozesse visuell nachvollziehbar.

Das browserbasierte Tool auf raumluftwissen.de setzt die psychrometrischen Gleichungen des ASHRAE Fundamentals 2021 (Kapitel 1) sowie der VDI 4670:2003 vollständig um – ohne Vereinfachungen, die in vielen Online-Rechnern üblich sind. Neben der Zustandspunktbestimmung lassen sich vollständige Luftbehandlungsketten mit mehreren verketteten Prozessen anlegen und als beschriftetes Diagramm oder CSV-Datei exportieren.

Hier geht’s zur Beschreibung des Tools: https://raumluftwissen.de/tools/hx-diagramm-online-berechnen/

Zum Tool
